彈射-旋翼無人機應用領域：

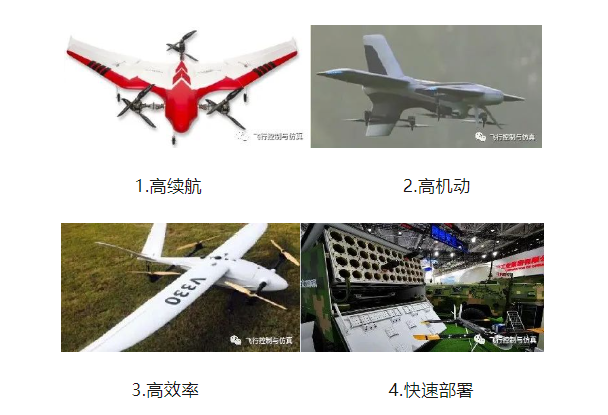

將在戰場探索、遠程打擊、集群作戰等任務領域大規模應用，為了實現廣泛應用應具備以下幾個優點。

折疊彈道彈射——靈活快速高效率部署
研究現狀：國內外固定翼彈射技術已經很成熟了，但是適用的都是較大飛行器，彈射機制具備笨重復雜、占地空間大、費時費力、靈活性弱等不足。并且，目前大多數無人機的設計都是部署速度較慢的，需要用戶在起飛前進行干預，而且不能從快速移動的車輛上部署。
實際需求：能夠使用小型無人機探索，立即進入現場視野，并避免人員損失;
不受混亂環境（如城市、森林等區域）影響，可以在運載過程中積極機動，靈活部署；大規?！胺淙骸卑l(fā)射，適用于陣列式排布，排列緊密。
應用場景：城市”巷戰“中快速探索，甚至實現目標打擊;
               蜂群”作戰部署，通過移動的車輛快速發射無人機，以獲得更大的有利位置；

實際需求：近距離目標探索，遠距離目標打擊，兩種模態靈活切換;
                 蜂群”帶載奔襲，易于集群控制，滿足高續航高機動高精度；
應用場景：城市”巷戰“中多種模態實現快速跟蹤、目標打擊；

                 蜂群”飛行，既可覆蓋打擊，尤其適用于搜索等；

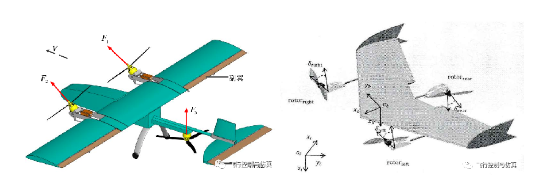

典型的傾轉旋翼無人機

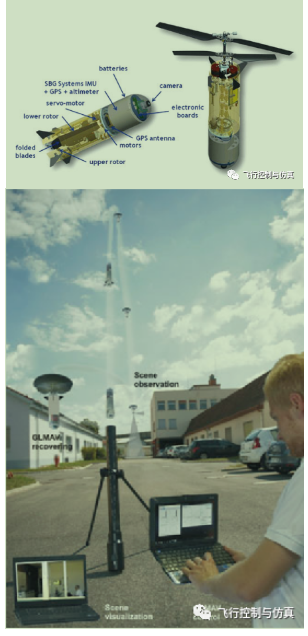

彈射無人機研究現狀

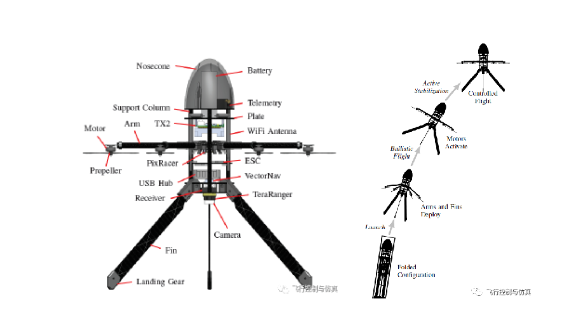

彈射多旋翼機如下圖所示，這種無人機具備以下功能要求:
(i)從一根管發射；
(ii)彈道飛行到預定高度；
(iii)自主過渡到穩定的多旋翼飛行。

懸臂的主要兩種狀態：受發射管的約束與體軸平行(關閉)，或向外徑向垂直于中軸(打開)；而6旋翼則提供足夠推力。鰭片+起落架：在彈道飛行期間提供氣動穩定，以確保飛行器在主動穩定參與之前保持發射方向。

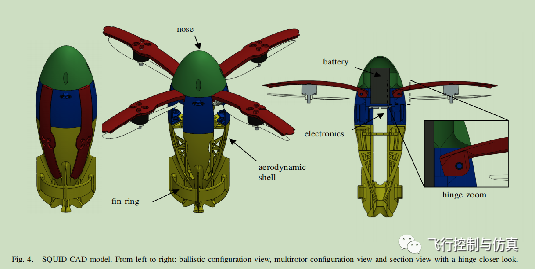

SQUID原型：鎳鉻合金燒絲觸發器。

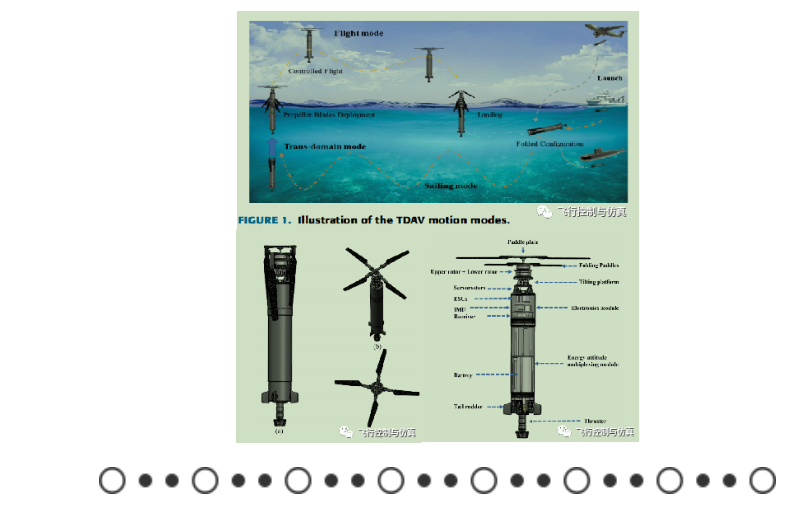

彈形跨域兩棲航行器(TDAV)：共軸反槳的跨介質潛射無人機。

從彈射到變結構

從前面可知，彈射過程是一個變結構過程，通過無人機的結構變形實現多模態目的。

第一臺改變X幾何形狀的四旋翼無人機：X-Morf機器人。

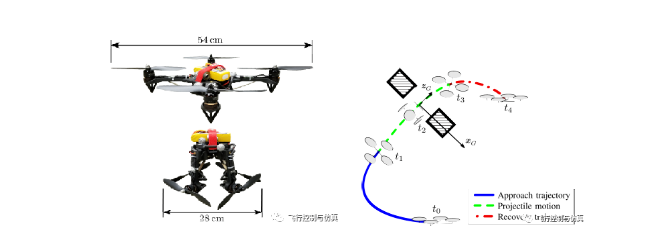

被動變形四軸飛行器：根據運動軌跡設計推力實現變形。

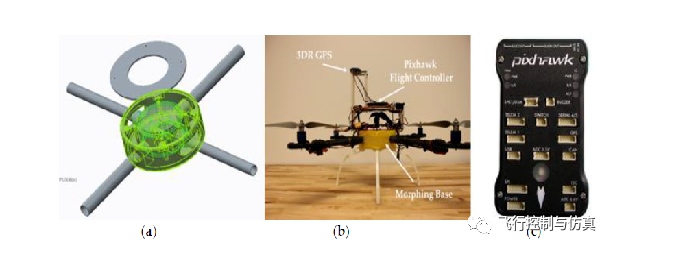

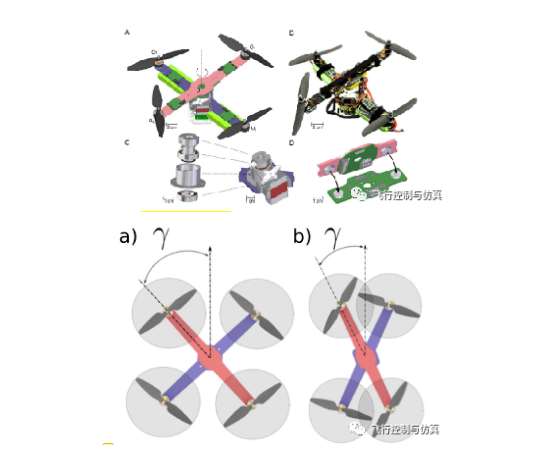

幾何式四軸飛行器：在飛行中改變交角實現變結構。

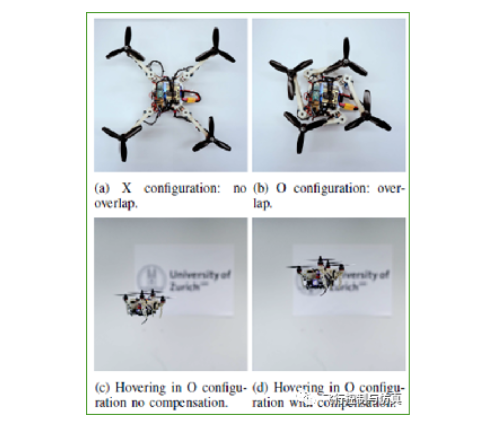

幾何變形四旋翼：通過在飛行過程中螺旋槳與主體部分重疊實現。

非驅動鉸鏈的四軸飛行器：反轉所附螺旋槳的推力方向來折疊每個臂。

最后，我們介紹一下最近西工大最火的撲翼式無人機。其研發的仿生無人機在充電一次的條件下，飛行了超過154分鐘，具體數據是2小時34分鐘38秒62，這一數據也成功打破了世界紀錄，并獲得吉尼斯世界紀錄方面認可。

所以說，諸君——

科技就是頭腦風暴?。。?/strong>
