Simulink仿真基礎

Simulink的特點

豐富的可擴充的預定義模塊庫

交互式的圖形編輯器來組合和管理直觀的模塊圖

以設計功能的層次性來分割模型，實現對復雜設計的管理

通過Model Explorer 導航、創建、配置、搜索模型中的任意信號、參數、屬性，生成模型代碼

提供API用于與其他仿真程序的連接或與手寫代碼集成

使用Embedded MATLAB? 模塊在Simulink和嵌入式系統執行中調用MATLAB算法

使用定步長或變步長運行仿真，根據仿真模式(Normal,Accelerator,Rapid Accelerator)來決定以解釋性的方式運行或以編譯C代碼的形式來運行模型

圖形化的調試器和剖析器來檢查仿真結果，診斷設計的性能和異常行為

可訪問MATLAB從而對結果進行分析與可視化，定制建模環境，定義信號參數和測試數據

模型分析和診斷工具來保證模型的一致性，確定模型中的錯誤

Simulink的操作界面

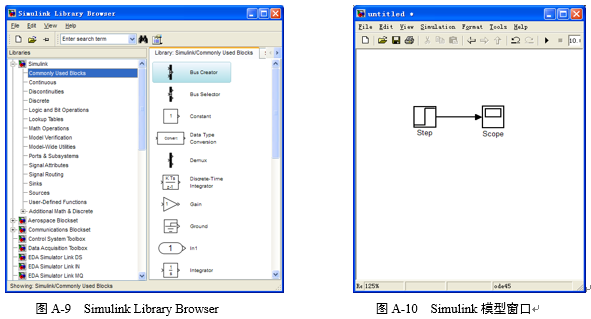

在MATLAB命令窗口鍵入simulink，或者在工具欄上點擊，或者點擊左下方的按鈕“Start”→“Simulink”→“Library Browser”即可打開Simulink Library Browser，如圖A-9所示。繼續點擊該窗口中的“new”按鈕，即可打開一個空白的模型窗口。此時就可以再模型窗口中建立模型并進行仿真工作，如圖A-10所示。

Simulink基本操作

1 Simulink的功能模塊庫

為了便于仿真建模，Simulink模塊庫提供了豐富的功能模塊，這些功能模塊分屬于不同功能、不同類別的子模塊庫。下面對Simulink的主要功能模塊庫進行簡要介紹。

通用模塊庫（Commonly Used Block）：該模塊庫是由其他模塊庫中的一些常用模塊組成，主要是方便用戶，利于提高建模速度。

(1) 連續系統模塊庫（Continuous）：該模塊庫提供了連續系統運算功能的多種模塊，如積分器模塊、傳遞函數模塊。

(2) 非線性系統模塊庫（Discontinuous）：該模塊庫提供了常用的非線性模塊，如繼電器模塊、磁滯回環模塊。

(3) 離散系統模塊庫（Discrete）：該模塊庫中提供了常用的線性離散模塊，如離散濾波器模塊、一階保持器模塊。

(4) 數學運算模塊庫（Math operations）:該模塊庫中提供了包括數學運算、關系運算、復數運算等多種用于數學運算的模塊，如加法模塊、乘法模塊、常用數學函數模塊。

(5) 信號路徑模塊庫（Signal routing）：該模塊庫提供了信號在模型中流動的各種路徑通道的選擇，包括信號的分離、匯合以及通道選擇等模塊。

(6) 輸出模塊庫（Sinks）:該模塊庫提供了各種功能的輸出模塊，包括圖形顯示和數據存儲等，如示波器模塊、工作空間寫入模塊、數字顯示模塊。

(7) 信號源模塊庫（Sources）:該模塊庫提供了仿真系統的輸入信號源，如時間信號模塊、讀工作空間模塊、正弦波輸入模塊。

2 Simulink模塊的基本操作

對模塊的基本操作主要對其外在狀態的操作（如移動位置、改變大小等），也有對其能在屬性的設定（如參數設定、輸入輸出信號設定等）。

(1) 添加模塊到模型窗口

在模塊庫中選擇模塊，然后右鍵，選擇【Add to xxx】，即可添加模塊到“xxx”模型窗口，此外也可選中模塊后直接拖動到模型窗口。

(2) 模塊間連線

將鼠標指向連線的起點，光標變?yōu)槭趾?，按下鼠?biāo)左鍵并拖動到連線終點即可；也可以先選定連線起點模塊，再按下【Ctrl】鍵保持不放，再點擊連線終點模塊。若要從一個連線起點連到多個連線終點，則先按上述方法連好一根線，在將光標移至該信號線上的某點，再按下鼠標右鍵保持不放，或者按住【Ctrl】鍵保持不放，拖動鼠標到需要連線的終點。模塊間的連線不能實現多個連線起點連到一個連線終點。

(3) 模塊的移動

若要帶線移動，則選中模塊，按住鼠標左鍵不放，將其拖到所需位置；若要脫離線而移動，可按住【Shift】鍵，再將其拖到所需位置。

(3) 模塊的剪切、復制和粘貼

選中模塊，再用按鍵【Ctrl + X】、【Ctrl + C】和【Ctrl + V】可分別實現剪切、復制和粘貼。此外按住鼠標右鍵進行拖動，也可復制出相同的功能模塊。

(4) 改變模塊的大小

選中模塊，對模塊的四個角出現的黑色標記進行拖動即可改變大小。此外，用按鍵【Shift +R】和【Shift +V】可以分別放大和縮小整個模型窗口中的模塊。

(5) 模塊參數設定

用鼠標雙擊模塊，就可以進入模塊的參數設定窗口，從而對模塊進行參數設定。參數設定窗口包含了該模塊的基本功能幫助，為獲得更詳盡的幫助，可以點擊其上的Help按鈕。通過對模塊的參數設定，就可以獲得需要的功能模塊。

(6) 模塊屬性設定

選中模塊，打開【Edit】菜單的【Block Properties】可以對模塊進行屬性設定。包括Description屬性、Priority優先級屬性、Tag屬性、Open function屬性、Attributes format string屬性。其中Open function屬性是一個很有用的屬性，通過它指定一個函數名，則當該模塊被雙擊之后，Simulink就會調用該函數執行，這種函數在MATLAB中稱為回調函數。

SIMULINK模塊庫按功能進行分類，包括以下8類子庫：

Continuous（連續模塊）

Discrete（離散模塊）

Function&Tables（函數和平臺模塊）

Math（數學模塊）

Nonlinear（非線性模塊）

Signals&Systems（信號和系統模塊）

Sinks（接收器模塊）

Sources（輸入源模塊）

連續模塊（Continuous） continuous.mdl

Integrator：輸入信號積分

Derivative：輸入信號微分

State-Space：線性狀態空間系統模型

Transfer-Fcn：線性傳遞函數模型

Zero-Pole：以零極點表示的傳遞函數模型

Memory：存儲上一時刻的狀態值

Transport Delay：輸入信號延時一個固定時間再輸出

Variable Transport Delay：輸入信號延時一個可變時間再輸出

離散模塊（Discrete） discrete.mdl

Discrete-time Integrator：離散時間積分器

Discrete Filter：IIR與FIR濾波器

Discrete State-Space：離散狀態空間系統模型

Discrete Transfer-Fcn：離散傳遞函數模型

Discrete Zero-Pole：以零極點表示的離散傳遞函數模型

First-Order Hold：一階采樣和保持器

Zero-Order Hold：零階采樣和保持器

Unit Delay：一個采樣周期的延時

Function&Tables（函數和平臺模塊） function.mdl

Fcn：用用戶自定義的函數（表達式）進行運算

MATLAB Fcn：利用matlab的現有函數進行運算

S-Function：調用自編的S函數的程序進行運算

Look-Up Table：建立輸入信號的查詢表（線性峰值匹配）

Look-Up Table(2-D)：建立兩個輸入信號的查詢表（線性峰值匹配）

Math（數學模塊） math.mdl

Sum：加減運算

Product：乘運算

Dot Product：點乘運算

Gain：比例增益運算

Math Function：包括指數函數、對數函數、求平方、開根號等常用數學函數

Trigonometric Function：三角函數，包括正弦、余弦、正切等

MinMax：最值運算

Abs：取絕對值

Sign：符號函數

Logical Operator：邏輯運算

Relational Operator：關系運算

Complex to Magnitude-Angle：由復數輸入轉為幅值和相角輸出

Magnitude-Angle to Complex：由幅值和相角輸入合成復數輸出

Complex to Real-Imag：由復數輸入轉為實部和虛部輸出

Real-Imag to Complex：由實部和虛部輸入合成復數輸出

Nonlinear（非線性模塊） nonlinear.mdl

Saturation：飽和輸出，讓輸出超過某一值時能夠飽和。

Relay：滯環比較器，限制輸出值在某一范圍內變化。

Switch：開關選擇，當?shù)诙€(gè)輸入端大于臨界值時，輸出由第一個輸入端而來，否則輸出由第三個輸入端而來。

Manual Switch：手動選擇開關

Signal&Systems（信號和系統模塊） sigsys.mdl

In1：輸入端。

Out1：輸出端。

Mux：將多個單一輸入轉化為一個復合輸出。

Demux：將一個復合輸入轉化為多個單一輸出。

Ground：連接到?jīng)]有連接到的輸入端。

Terminator：連接到?jīng)]有連接到的輸出端。

SubSystem：建立新的封裝（Mask）功能模塊

Sinks（接收器模塊） sinks.mdl

Scope：示波器。

XY Graph：顯示二維圖形。

To Workspace：將輸出寫入MATLAB的工作空間。

To File(.mat)：將輸出寫入數據文件。

Sources（輸入源模塊） sources.mdl

Constant：常數信號。

Clock：時鐘信號。

From Workspace：來自MATLAB的工作空間。

From File(.mat)：來自數據文件。

Pulse Generator：脈沖發生器。

Repeating Sequence：重復信號。

Signal Generator：信號發生器，可以產生正弦、方波、鋸齒波及隨意波。

Sine Wave：正弦波信號。

Step：階躍波信號。

Ramp: 斜坡信號。

3 Simulink的仿真配置

選擇模型窗口工具欄中的【Simulation】菜單下的【Configuration Parameters】就會彈出配置參數界面，如圖A-11所示。在此界面中允許用戶設置仿真控制參數。

用戶可以在【Simulation time】中可以仿真開始時間和最大結束時間，在【Solver option】中可以選擇和設置解算器。解算器有兩種類型（Type）：變步長類型和固定步長類型。為了保證精度，一般建議選擇變步長類型。在不同類型下對應有不同的算法（Solver），如ode45、ode23等，用戶可以選擇不同的算法進行仿真分析。對于不同的解算器類型都對應有不同的參數設置，如變步長類型模式下的最大步長、最小步長、相對誤差和絕對誤差等。

Simulink系統建模示例

【例1】觀察單位階躍函數經慣性環節后的仿真曲線，傳遞函數模型為

打開Simulink，新建空白模型窗口。

在信號源模塊庫（Sources）中選擇階躍輸入模塊（Step），在輸出模塊庫（Sinks）中選擇示波器模塊（Scope），在連續系統模塊庫（Continuous）中選擇傳遞函數模塊（Transfer Fcn），并逐個拖入模型窗口。雙擊Step模塊，設置其屬性如圖A-12。

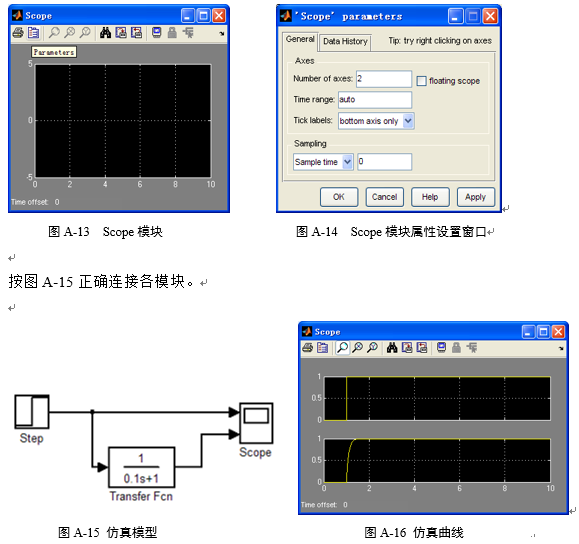

雙擊Scope模塊，彈出如圖A-13，點擊左上方的屬性按鈕 Parameters，彈出對話框，設置屬性如圖A-14。

點擊模型窗口工具欄中的開始仿真按鈕，即可按默認仿真參數仿真。雙擊Scope模塊查看仿真曲線，如圖A-16所示。

可以根據需要修改各模塊屬性，再次仿真運行，觀察仿真結果與上圖仿真結果的區別。

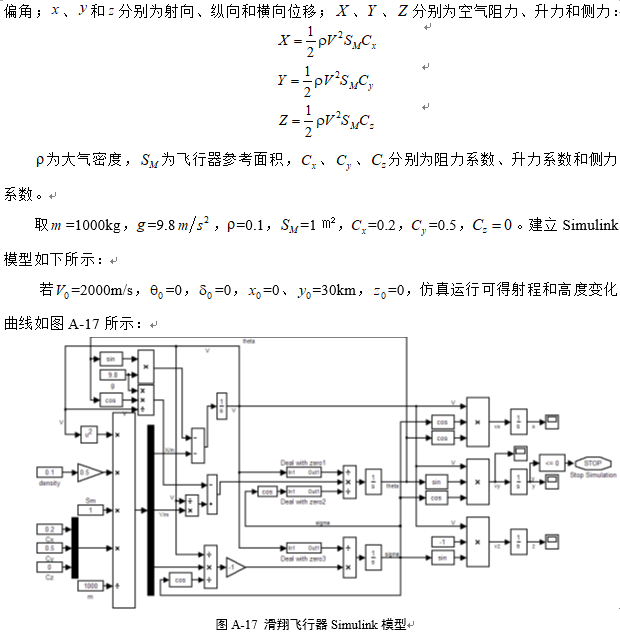

【例2】滑翔飛行器質心運動的動力學方程和運動學方程可簡化為：
